Kho ngón tay BeCu một khe

Có thể sử dụng báng ngón tay BeCu một khe trong các miếng đệm che chắn EMI hoặc các tiếp điểm ESD. Một số tiêu chuẩn cũng có sẵn ở dạng cuộn với chiều dài 7,6m. Sản phẩm có thể nén 100000 lần mà không bị biến dạng.

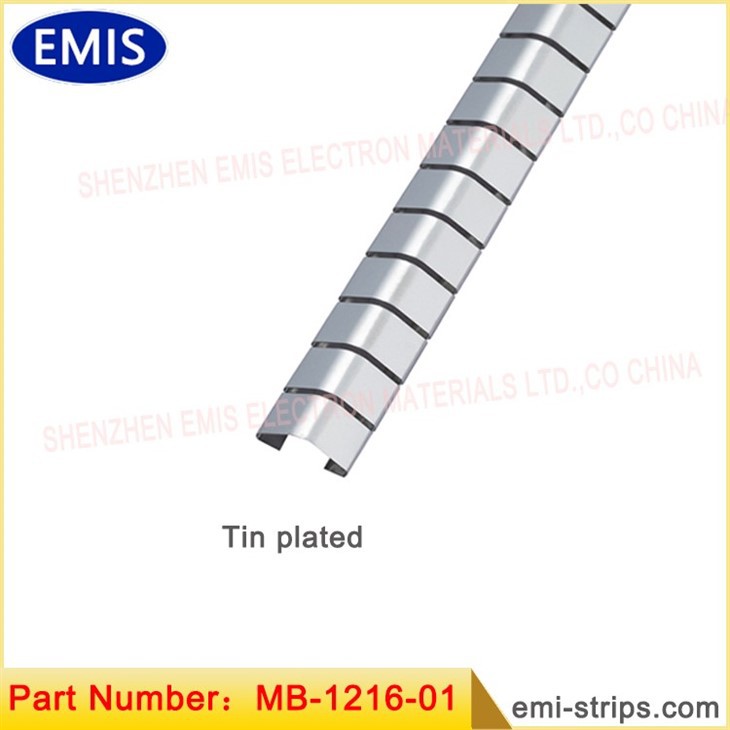

Lưu ý: Độ dày MB-1116-01=0.089mm; Độ dày MB-1216-01=0.05mm, các kích thước khác không đổi.

Số phần ngón tay của định dạng miếng đệm và miếng đệm ngón tay:MB-1/2XXX-AA

Ghi chú:

M: đại diện là Kim loại; B: đại diện là đồng Beryllium;

1: đại diện cho độ dày bình thường của vật liệu thô;

2: đại diện cho độ dày mỏng hơn hoặc quá trình siêu mềm;

XXX: đại diện là phần duy nhất Không;

AA bằng {{0}}: sản phẩm lắp ráp;01: sáng bóng;0N: mạ Ni;

{{0}}S: mạ thiếc;0Z: mạ kẽm;0G: mạ vàng;0A: mạ Ag.

MS (P) -XXXX – AA

Ghi chú: M: đại diện là Kim loại; S: đại diện là SUS, các mục khác như trên.

Chi phí chế tạo khe tối thiểu.

Các phương pháp lắp đặt vòng đệm và miếng đệm ngón tay BeCu có một khe: Các bộ phận được gắn vào khe được lắp đặt dễ dàng bằng cách sử dụng các khe nơi cần có chuyển động hai chiều. Chỉ cần cài đặt một phần vào một khe và gắn nó vào khe thứ hai hoặc trên mép khung; Chẳng hạn như:MB-1216-01/1116-01/1136-01, v.v.

Lý tưởng để nối đất và che chắn trong các ứng dụng vỏ điện tử sau đây.

Tay nắm bảng điều khiển phía trước - Vỏ khung.

Đơn vị trình cắm - Bảng nối đa năng.

Các cụm subrack.

Một số tiêu chuẩn cũng có sẵn ở dạng cuộn với chiều dài 7,6m.

Trong lĩnh vực điện tử và viễn thông, nhiễu điện từ (EMI) và phóng tĩnh điện (ESD) đặt ra những thách thức đáng kể. Khi các thiết bị điện tử trở nên nhỏ gọn hơn và được kết nối với nhau, nhu cầu che chắn EMI hiệu quả và bảo vệ ESD trở nên tối quan trọng. Một giải pháp đã được công nhận về tính linh hoạt và độ tin cậy của nó là Kho chứa ngón tay BeCu một khe.

Kẹp ngón tay BeCu có một rãnh là một miếng đệm linh hoạt và đàn hồi được làm từ hợp kim đồng berili (BeCu), nổi tiếng về tính dẫn điện và tính chất cơ học tuyệt vời. Báng ngón tay này được thiết kế để cung cấp khả năng che chắn EMI và tiếp xúc ESD đáng tin cậy trong nhiều ứng dụng khác nhau, làm cho nó trở thành lựa chọn lý tưởng cho các ngành như viễn thông, hàng không vũ trụ, ô tô và điện tử y tế.

Một trong những tính năng đáng chú ý của Báng ngón tay BeCu một khe là khả năng thích ứng của nó. Nó có thể được sử dụng trong các miếng đệm che chắn EMI, thường được sử dụng để ngăn chặn sự rò rỉ bức xạ điện từ từ vỏ điện tử. Những miếng đệm này tạo ra một hàng rào dẫn điện bao quanh các bộ phận nhạy cảm, giảm thiểu nguy cơ nhiễu từ trường điện từ bên ngoài và đảm bảo hoạt động bình thường của các thiết bị điện tử.

Ngoài ra, Báng ngón tay BeCu có một khe cũng được sử dụng như một tiếp điểm ESD, giúp chuyển hướng phóng tĩnh điện ra khỏi mạch điện nhạy cảm. Sự phóng điện tĩnh điện có thể gây ra hư hỏng không thể khắc phục đối với các linh kiện điện tử, dẫn đến trục trặc hoặc thậm chí hỏng toàn bộ thiết bị. Bằng cách sử dụng bao ngón tay làm tiếp điểm ESD, các nhà sản xuất có thể bảo vệ sản phẩm của họ khỏi các sự kiện ESD, đảm bảo tuổi thọ và độ tin cậy của sản phẩm.

Kho ngón tay BeCu một khe có nhiều dạng và cấu hình khác nhau, tùy thuộc vào các yêu cầu ứng dụng cụ thể. Một số tiêu chuẩn có sẵn ở dạng cuộn dây với chiều dài 7,6 mét, cho phép dễ dàng tùy chỉnh và lắp đặt trong các vỏ điện tử khác nhau. Tính linh hoạt này cho phép các kỹ sư và nhà thiết kế điều chỉnh báng ngón tay để phù hợp với nhiều hình dạng và kích cỡ khác nhau, đảm bảo khả năng che chắn EMI và chống tĩnh điện tối ưu.

Một trong những ưu điểm chính của Báng ngón tay BeCu một khe là độ bền vượt trội của nó. Mặc dù có tính linh hoạt, nhưng bao ngón tay có khả năng chịu lực nén lên đến 100,000 lần mà không bị biến dạng. Thuộc tính này rất quan trọng trong các ứng dụng xảy ra việc mở và đóng vỏ điện tử lặp đi lặp lại, chẳng hạn như trong các thiết bị có ngăn chứa pin có thể tháo rời hoặc bảng truy cập. Tuổi thọ và độ tin cậy của bao ngón tay góp phần vào hiệu suất tổng thể và tuổi thọ của các thiết bị điện tử.

Để đảm bảo hiệu suất chất lượng cao và đáng tin cậy, điều cần thiết là phải tuân thủ các tiêu chuẩn và hướng dẫn của ngành. Báng ngón tay BeCu có một rãnh tuân thủ nhiều tiêu chuẩn khác nhau, bao gồm những tiêu chuẩn liên quan đến hiệu quả che chắn EMI và các quy định về môi trường. Chào mừng bạn đến tùy chỉnh lựa chọn.

Quy trình sản xuất của ngón tay BeCu

Công ty chúng tôi chủ yếu sử dụng nguyên liệu từ BrushWellman Co.,Ltd của Mỹ.

Thành phần hóa học

Hãy là----------------1.8 phần trăm -2. phần trăm (loạt berili cao)

Coban cộng với Niken----------0.20 phần trăm (ít nhất)

Coban cộng với Niken cộng với Sắt----- 0.60 phần trăm (tối đa)

Đồng--------------------còn lại

Tài sản vật chất

Độ dẫn điện(IACS)---22-25 phần trăm

Mô đun đàn hồi (psi)--- 18.5*10⁶

Xử lý nhiệt Acuum có thể làm cho độ cứng 1/4h hoặc 1/2h của nguyên liệu BeCu tăng lên độ cứng hơn 373HV, để đảm bảo các yêu cầu về độ đàn hồi của sản phẩm BeCu.

các thông số quan trọng:

độ chân không:<1Pa

Nhiệt độ: 600 F

Thời gian ngâm: 2 giờ

Khí bảo vệ: Nitơ

Độ tinh khiết: 99,9999 phần trăm

IYêu cầu về môi trường đối với sản phẩm

Sản phẩm của chúng tôi đáp ứng các yêu cầu của báo cáo SGS, báo cáo ROHS, REACH, báo cáo không chứa halogen (HF), v.v.

Hỏi đáp quy trình, công nghệ sản xuất

Q:1Nếu có một số vấn đề trên bản vẽ của khách hàng liên quan đến sản xuất số lượng thì sao?

A1: Kỹ thuật của chúng tôi sẽ đưa ra lời khuyên sửa đổi và sau đó bàn giao cho khách hàng để xác nhận thêm, thảo luận về các vấn đề liên quan.

Q2: Nếu khách hàng chỉ có một mẫu mà không có bản vẽ thì sao?

A2: Khách hàng dự kiến ​​sẽ gửi mẫu của bạn đến công ty của chúng tôi và bộ phận chất lượng của chúng tôi sẽ tiến hành đo kích thước tổng thể. Sau đó, bộ phận kỹ thuật của chúng tôi sẽ cung cấp bản vẽ để xác nhận lại với khách hàng.

Câu hỏi 3: Cơ sở thiết kế cấu trúc của Fingerstock BeCu tiêu chuẩn của chúng tôi là gì?

Câu trả lời 3: Bao da BeCu Fingerstock có khả năng thay thế mạnh mẽ, các sản phẩm tiêu chuẩn của chúng tôi đề cập đến tiêu chuẩn chung của BeCu Fingerstock để đảm bảo cấu trúc hợp lý và hiệu suất che chắn.

Q4: Tại sao không sử dụng các sản phẩm của công nghệ làm mềm?

A4: kỹ thuật làm mềm là sử dụng phương pháp xử lý hóa học. Sau khi xử lý, độ dày của lớp làm mềm không đồng đều Nếu không được mạ điện, bề mặt sẽ bị bẩn, v.v., ảnh hưởng đến vẻ ngoài của nó

Câu 5: Lớp cách nhiệt xử lý nhiệt là 600F. bạn có thể thay đổi nó?

A5: Đó là nhiệt độ xử lý nhiệt tốt nhất do nhà máy sản xuất vật liệu của Mỹ cung cấp và công ty chúng tôi không thể thay đổi nó;
