Miếng đệm che chắn EMI

Trả lời: Miếng đệm che chắn EMI (Nhiễu điện từ), còn được gọi là miếng đệm EMC (Tương thích điện từ), là một thành phần chuyên dụng được sử dụng trong các hệ thống điện và điện tử để ngăn chặn sự truyền nhiễu điện từ hoặc nhiễu tần số vô tuyến (EMI/RFI) giữa hai vật liệu liền kề. bề mặt, thường là nơi có khoảng trống hoặc đường nối trong vỏ hoặc tủ điện tử.

Mục đích chính của miếng đệm che chắn EMI là tạo ra lớp đệm dẫn điện giữa hai bề mặt, chẳng hạn như bề mặt tiếp xúc của vỏ điện tử hoặc các cạnh của PCB (Bảng mạch in). Con dấu này giúp ngăn chặn sự phát xạ điện từ từ các thiết bị điện tử bên trong và ngăn chặn sự can thiệp từ bên ngoài vào vỏ bọc. Các miếng đệm che chắn EMI thường được sử dụng trong các ứng dụng như thiết bị viễn thông, thiết bị y tế, điện tử quân sự và hàng không vũ trụ, điện tử tiêu dùng, v.v.

Các đặc điểm chính của miếng đệm che chắn EMI bao gồm:
1. Vật liệu dẫn điện:Những miếng đệm này thường được làm bằng vật liệu dẫn điện, chẳng hạn như chất đàn hồi chứa đầy kim loại (cao su) hoặc vật liệu xốp dẫn điện.

2.Hình dạng và hồ sơ:Các miếng đệm che chắn EMI có nhiều hình dạng và cấu hình khác nhau, bao gồm các miếng đệm, vòng chữ O và miếng đệm dạng dải để phù hợp với các yêu cầu bịt kín khác nhau.

3.Nén:Khi hai bề mặt được đưa lại gần nhau, miếng đệm được nén lại, đảm bảo tiếp xúc điện tốt và bịt kín.

4. Chất kết dính dẫn điện:Một số miếng đệm che chắn EMI có chất kết dính dẫn điện ở một hoặc cả hai mặt để giúp miếng đệm bám chặt vào bề mặt tiếp xúc.

5. Kháng môi trường:Nhiều miếng đệm che chắn EMI được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, bao gồm nhiệt độ, độ ẩm và hóa chất khắc nghiệt.

6.Tiêu chuẩn tuân thủ:Các miếng đệm che chắn EMI thường được sản xuất để đáp ứng các tiêu chuẩn và quy định tuân thủ cụ thể, chẳng hạn như MIL-STD{1}} cho các ứng dụng quân sự hoặc các quy định của FCC cho thiết bị điện tử tiêu dùng.

Bằng cách sử dụng miếng đệm che chắn EMI, nhà sản xuất có thể cải thiện khả năng tương thích điện từ của sản phẩm, giảm nguy cơ nhiễu giữa các linh kiện điện tử và đảm bảo rằng các thiết bị điện tử đáp ứng các yêu cầu quy định về phát thải và khả năng bị nhiễu.

Trả lời: Tại SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO, chúng tôi tự hào là nhà sản xuất hàng đầu chuyên về nhiều giải pháp che chắn EMI tiên tiến. Với cam kết về sự xuất sắc, đổi mới và độ tin cậy, chúng tôi đã khẳng định mình là đối tác đáng tin cậy cho các doanh nghiệp đang tìm kiếm giải pháp chống nhiễu điện từ chất lượng hàng đầu.

Các sản phẩm cốt lõi của Nhà máy của chúng tôi:
1. Vòng đệm và vòng đệm bằng đồng berili:
Lò xo BeCu SMD
Lò xo đồng berili
Phòng che chắn Dải che chắn & Lò xo SUS

2. Fabric-over-Foam (Bọt dẫn điện):
R&D và sản xuất toàn diện

3. Lưới đan che chắn và tấm tổ ong che chắn:
Thiết kế và sản xuất chuyên nghiệp

4. Vật liệu dẫn điện:
lá đồng
Cao su dẫn điện
Kính che chắn Ferrite

5. Bộ phận và dụng cụ dập chính xác:
Vật liệu cho các ứng dụng đa dạng

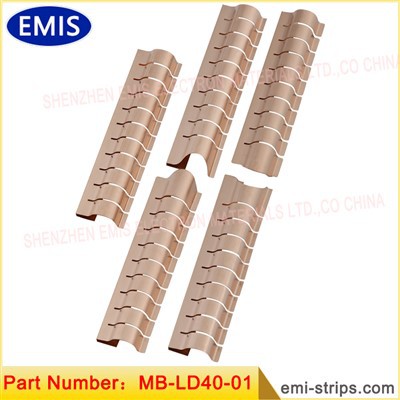

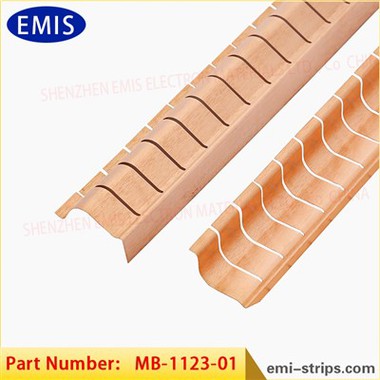

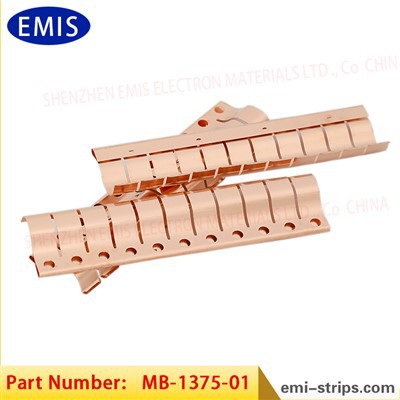

Trả lời: Vòng đệm và vòng đệm bằng đồng Beryllium (BeCu) của chúng tôi nổi bật với hiệu suất vượt trội:
Khả năng phục hồi vượt trội:Những miếng đệm này duy trì hình dạng và tính nguyên vẹn ngay cả sau 10,{1}} lần nén.

Hiệu quả che chắn điện:Đạt được khả năng bảo vệ EMI vượt trội với hiệu quả che chắn 80-100dB và khả năng che chắn trường H là 60-70dB ở 200 MHz.

Dải tần số rộng:From 2 GHz plane wave shielding of 75-120dB to >Hiệu quả che chắn 110dB cho mặt phẳng 100 MHz, các sản phẩm của chúng tôi vượt trội trên phạm vi phổ rộng.

Độ tin cậy và giao hàng nhanh:Hãy tin tưởng vào chúng tôi để có được chất lượng đáng tin cậy và giao hàng nhanh chóng. Trải nghiệm độ dẫn điện tuyệt vời và độ ổn định kích thước.

Khả năng phục hồi nhiệt độ:Các miếng đệm của chúng tôi hoạt động ổn định trong phạm vi nhiệt độ rộng và không có từ tính.

Tùy chọn đa năng:Chọn từ nhiều tùy chọn lắp đặt, kích cỡ và cấu hình khác nhau để phù hợp với nhu cầu cụ thể của bạn.

Lực nén thấp:Hưởng lợi từ lực nén thấp đồng thời tận hưởng các đặc tính lò xo tối đa.

Hợp kim đồng cường độ cao:Chúng tôi sử dụng hợp kim đồng có độ bền cao nhất với thời gian chu kỳ dài.

Khả năng thích ứng:Các miếng đệm của chúng tôi phù hợp với các biến thể khe hở lớn và lý tưởng cho các ứng dụng hai chiều.

Sự tuân thủ:Tất cả các sản phẩm của chúng tôi đều tuân thủ ROHS, đáp ứng các tiêu chuẩn ngành mới nhất.

Các ứng dụng:
Vòng đệm và đệm ngón tay BeCu của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp như:
Truyền thông
Tủ máy tính
Các thiết bị y tế
Thiết bị năng lượng mới

Tại SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO, chúng tôi tận tâm cung cấp các giải pháp che chắn EMI toàn diện giúp nâng cao khả năng bảo vệ nhiễu điện từ cho sản phẩm của bạn ở mức cao nhất. Hợp tác với chúng tôi để có công nghệ tiên tiến, độ tin cậy và cam kết đạt đến sự xuất sắc.

Trả lời: Các miếng đệm che chắn EMI (Nhiễu điện từ) hoạt động bằng cách tạo ra một rào cản ngăn cản sự truyền bức xạ điện từ hoặc nhiễu giữa hai bề mặt liền kề. Những miếng đệm này được thiết kế để mang lại tính dẫn điện và bịt kín, chặn sóng điện từ một cách hiệu quả và đảm bảo tính toàn vẹn của các thiết bị điện tử nhạy cảm. Đây là cách chúng hoạt động:
1. Vật liệu dẫn điện:Các miếng đệm che chắn EMI thường được làm bằng vật liệu dẫn điện, chẳng hạn như chất đàn hồi chứa đầy kim loại (cao su) hoặc vật liệu xốp dẫn điện. Những vật liệu này có khả năng dẫn điện.

2.Nén:Khi hai bề mặt hoặc bộ phận tiếp xúc hoặc gắn lại với nhau, miếng đệm che chắn EMI sẽ bị nén giữa chúng. Lực nén này đảm bảo tiếp xúc điện tốt giữa miếng đệm và bề mặt tiếp xúc, tạo ra đường dẫn điện.

3.Niêm phong:Ngoài đặc tính dẫn điện, miếng đệm che chắn EMI còn đóng vai trò là con dấu. Chúng lấp đầy các khoảng trống, đường nối hoặc mối nối trong vỏ điện tử, PCB hoặc thiết bị khác nơi nhiễu điện từ có thể xâm nhập hoặc thoát ra.

4. Chặn EMI:Nhiễu điện từ bao gồm sóng điện từ (bức xạ tần số vô tuyến) được tạo ra bởi các thiết bị điện tử hoặc nguồn bên ngoài. Khi những sóng này gặp miếng đệm che chắn EMI, hiện là một phần của đường dẫn điện, chúng sẽ tạo ra dòng điện bên trong vật liệu miếng đệm.

5. Hấp thụ và phản xạ:Dòng điện cảm ứng chạy qua vật liệu đệm dẫn điện và trong quá trình đó sẽ hấp thụ và tiêu tán năng lượng của sóng điện từ tới. Sự hấp thụ này làm giảm cường độ nhiễu.

6. Phản ánh:Một số sóng điện từ bị phản xạ ra khỏi khu vực được che chắn do đặc tính dẫn điện của vật liệu đệm, ngăn chúng xâm nhập hoặc thoát ra ngoài.

7. Bao vây đầy đủ:Để đạt được khả năng che chắn EMI hiệu quả, toàn bộ vỏ điện tử hoặc khu vực cần quan tâm cần phải được bọc bằng vật liệu đệm dẫn điện, đảm bảo không có khoảng trống hoặc khu vực không được che chắn.

8. Nhiều lớp:Trong trường hợp cần mức độ che chắn cao hơn, có thể sử dụng nhiều lớp vật liệu che chắn và miếng đệm để tăng cường khả năng bảo vệ hơn nữa.

Bằng cách sử dụng miếng đệm che chắn EMI, nhà sản xuất có thể kiểm soát và giảm thiểu nhiễu điện từ một cách hiệu quả, đảm bảo rằng thiết bị điện tử hoạt động đáng tin cậy và tuân thủ các tiêu chuẩn và quy định về tương thích điện từ (EMC). Những miếng đệm này đóng một vai trò quan trọng trong các ngành mà tính toàn vẹn của tín hiệu, bảo mật dữ liệu và ngăn ngừa nhiễu là điều tối quan trọng, chẳng hạn như viễn thông, hàng không vũ trụ, thiết bị y tế và điện tử tiêu dùng.

Trả lời: Miếng đệm che chắn EMI có thể được làm từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu cụ thể và ứng dụng mà chúng hướng tới. Việc lựa chọn vật liệu rất quan trọng đối với hiệu suất của chúng trong việc ngăn chặn nhiễu điện từ một cách hiệu quả. Dưới đây là một số vật liệu phổ biến được sử dụng:
1. Chất đàn hồi chứa đầy kim loại:Những miếng đệm này được tạo ra bằng cách trộn các hạt kim loại dẫn điện, chẳng hạn như bạc, niken hoặc đồng, với vật liệu đàn hồi như silicone hoặc cao su tổng hợp. Sự kết hợp giữa kim loại và chất đàn hồi mang lại cả tính dẫn điện và tính linh hoạt. Chất đàn hồi chứa đầy kim loại thường được sử dụng khi cần có miếng đệm chịu nén được vì chúng có thể phù hợp với các bề mặt không đều.

2.Bọt xốp dẫn điện:Loại đệm này bao gồm một lớp vải dẫn điện được ép trên nền xốp. Bọt cung cấp các đặc tính nén và bịt kín cần thiết, trong khi vải dẫn điện mang lại khả năng dẫn điện. Các miếng đệm bằng vải dẫn điện thường được sử dụng trong vỏ điện tử và có thể phát huy hiệu quả ở nhiều tần số khác nhau.

3. Cao su dẫn điện:Các miếng đệm cao su dẫn điện thường được làm từ cao su silicon chứa đầy các hạt dẫn điện. Những miếng đệm này được biết đến với độ bền và khả năng phục hồi. Chúng thường được sử dụng trong các ứng dụng yêu cầu bảo vệ môi trường bên cạnh việc che chắn EMI.

4. Lá kim loại:Các tấm kim loại mỏng, chẳng hạn như đồng hoặc nhôm, cũng có thể được sử dụng làm miếng đệm che chắn EMI. Những lá này thường được kết hợp với lớp nền dính, cho phép chúng dễ dàng được dán lên các bề mặt tiếp xúc của vỏ điện tử hoặc PCB. Lá kim loại đặc biệt hiệu quả ở tần số cao.

5. Nhựa dẫn điện:Một số miếng đệm được làm từ nhựa dẫn điện có kết hợp các chất phụ gia dẫn điện. Những vật liệu này có thể được đúc hoặc ép đùn thành nhiều hình dạng khác nhau và được sử dụng trong các ứng dụng ưa thích vật liệu nhẹ, phi kim loại.

6. Lưới dây:Trong một số trường hợp nhất định, vật liệu lưới thép, thường được làm bằng kim loại, được sử dụng làm miếng đệm che chắn EMI. Các mắt lưới này được thiết kế để cung cấp rào cản dẫn điện đồng thời cho phép thông gió hoặc tầm nhìn trong các ứng dụng như cửa sổ hoặc lỗ thông hơi được che chắn bằng RF.
